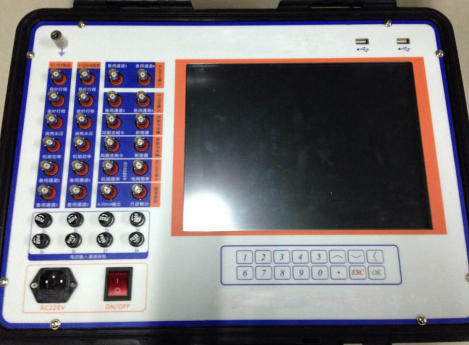

水輪機調速器仿真測試儀針對于水力發電調速系統、 水力發電自動準同期系統特性檢測而開發的一種綜合性測試平臺，儀 器可以完成水輪機調速系統的空載擺動、 空載擾動、甩負荷、 不動時間， 調速器靜特性， 接 力器開關規律、 仿真開/關機支持，頻 率死區測量 、負荷響應試驗和跟蹤電網一次調頻等試驗項目， 自動生成各種類型的試驗報告， 還可以做通用錄波器和頻率發生器使用， 并且系統采樣頻率可以達到 4KHZ, 這大大拓寬了儀器的使用范疇，增強了儀 器的靈活性。

 1>8路低電壓/電流模擬量采集， 電壓和電流可以任意轉換，電壓輸入范圍-10V~10V,電流輸入范圍-20mA~20mA，10%~100%滿量程采樣誤差小于 0.2%

2> 2 路頻率測量通道，45HZ~55HZ 范圍，頻率分辨率為 0.001HZ，測量誤差小于

0.001HZ，測頻電壓輸入范圍 0.5V~110V

3> 2 路無源節點開關量測量通道

4> 2 路有源節點開關量測量通道，開關信號輸入電壓范圍 12V~220V

5> 8 路模擬量采集通道采用隔離采集方式，并且通道和通道之間也相互隔離

6> 2 路有源節點開關量測量通道，開關信號輸入電壓范圍 12V~220V

7> 1 路 4-20mA 模擬量輸出通道,輸出誤差 0.2%

8> 1 路頻率輸出通道，頻率分辨率為 0.001HZ，45Hz-55Hz 范圍內輸出誤差 0.001HZ，

輸出電壓幅值 AC12V

8> 觸摸屏方式實現人機交互

9> 儀器自帶 8G 數據存儲空間

10> 12.1 寸大彩屏顯示

 水輪機調速器測試儀、水輪發電機測試儀
